SECS #4 - HSMS(SEMI E37)

1. HSMS 정의

• SECS-I RS-232C 통신을 대체하기 위해 만들어진 프로토콜로, RS-232보다 더 빠른 Ethernet기반 TCP/IP를 사용하는 프로토콜이다.
• HSMS는 SECS-II 영역은 그대로 두고, SECS-I 부분만을 대체하였다.
• TCP/IP를 사용하기 때문에 SECS-I의 Check Sum 필드를 제거 하였으며, 대용량 전송이 가능해졌다(최대 4GByte).

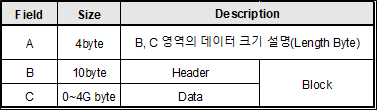

HSMS 구조







2. HSMS Header

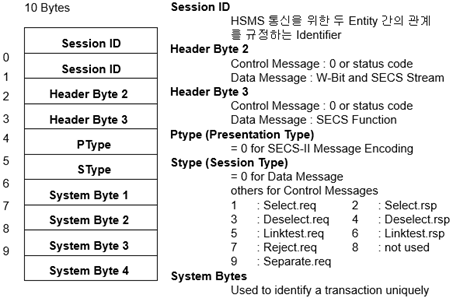

HSMS Header Structure



• Control Message : 상태를 제어하는데 사용되는 영역

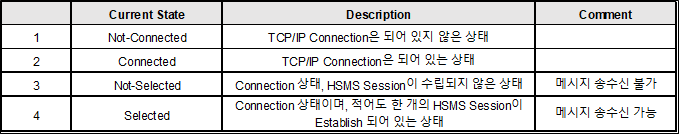

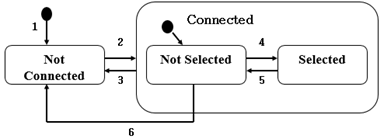

HSMS 상태

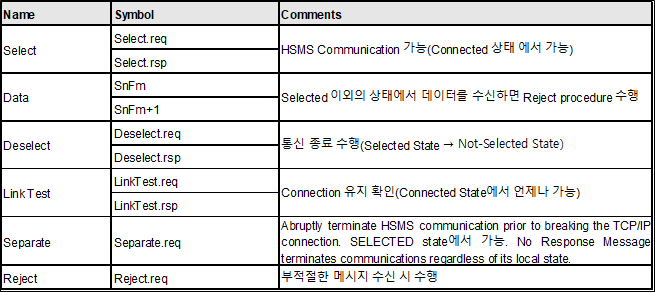

• Stype(Session Type)



• Active & Passive
  • HSMS에는 Active Mode와 Passvice Mode가 존재
  • Active Mode는 연결을 요청하는 주체이며, Passive Mode는 연결을 기다리는 주체이다.



4. HSMS Time Out Error

SECS-I Time Out Error

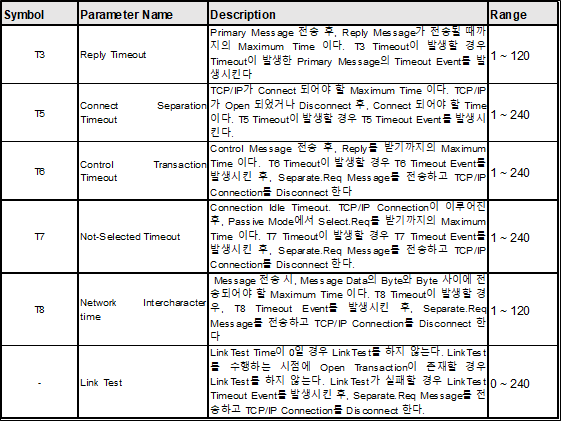

HSMS Time Out Error
